自控温电热带与恒功率电热带的区别比较

2018-10-12 19:13:32 次浏览

一、概述

一种直接以电通过电阻转化为热能的带状发热器皆简称为发热电缆或简称(电热带)。发热电缆分变功率(自限式、自控温)和恒功率(恒功率又分金属电阻和炭纤维电阻,这里仅指金属电阻)两种。

1.1变功率(自限式)发热电缆(电热带)  是由导电高分子复合材料(PTC材料)挤包在两条平行金属导线之间,再包覆绝缘、金属屏蔽或加强护层等组成,其特点是导电高分子复合材料具有很高的电阻正温度系数(PTC)特性,能随被加热体系的温度变化自动调节输出功率,自动限制加热温度,可以任意截短或在一定范围内接长使用,并允许多次交叉重叠而无高温热点及烧坏之虑。一般情况下无需配置温控器,仅在温控精度较高场合才配置温控器。 北京天助伟业电线电缆有限公司

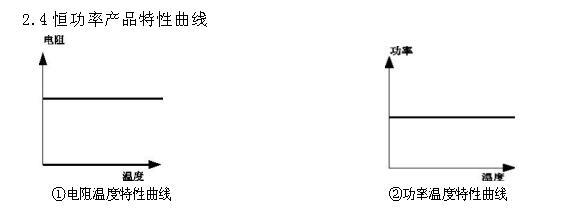

1.2恒功率发热电缆(电热带)单位长度的发热量恒定,温度不能自控调节,必须与温控器配合同时使用。恒功率发热电缆又分为并联型和串联型两种。

1.2.1并联型恒功率电热带  是一种利用两根(220V)或三根(380V)平行的绝缘铜芯导线作母线,在其绝缘表面上等螺距缠绕电阻丝,并将该电阻丝每隔一定距离(即发热节约0.8-1m)与导电母线交叉联接,形成连续并联电阻,再挤包绝缘并包复金属屏蔽或加强护层。母线通电后,各并联电阻发热,形成一条连续的加热带,这种并联电热带虽可以任意切割,但切割处首尾都存在一节冷端,另恒功率电热带不允许叠绕、交叉及夹在绝热层材料中间,以免造成电热带局部过热损坏或烧毁、或造成被伴热体局部过热影响被伴热介质或不易应用于易燃易爆场合。

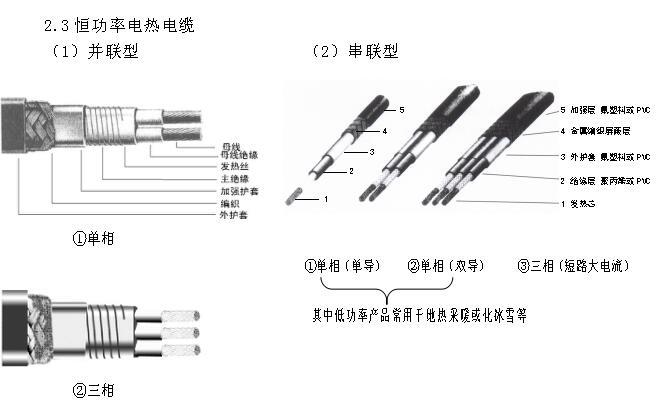

1.2.2串联型恒功率发热电缆分单相和三相恒功率产品,其中单相恒功率又分单导和双导,单导即…,双导即…,详情见图,其中较小功率产品一般常用于地热采暖,是一种由具有一定电阻的金属芯线作发热体的电热带,在该芯线上通过电流,芯线发热,由于芯线单位长度的电阻和通过的电流,在整个长度上相等,所以各处的发热量也是相等,故与并联型电热带随长度变化出现压降变化而影响尾端输出功率。(但在超长型使用时也同样出现因压降变化,产生首尾输出功率大小、发热量大小、及发热温度高低的变化)

串联型恒功率电热带一般均需按实际需用长度设计,并在出厂时预制成成品供应,过长或过短均会影响功率、温度,故不得任意切割或接长(需先设计、定尺预制,现场施工时无法因应用情况变化而变更),也不允许叠线和交叉或夹在绝热层中间使用,在用于地热采暖场合时,无论湿法浇铸在水泥内或干法夹持在保温层上不应捂盖或应在覆盖处增设温度传感器并配置温控器进行通断电控温。

二、结构:

2.1自限式(变功率)

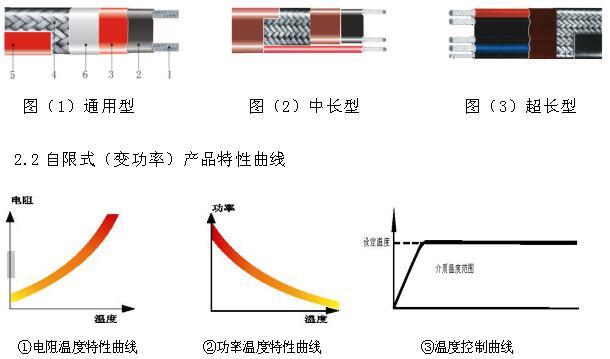

1)通用型:

①数十根镀锡或镀镍铜线合股扁平型特软导电线芯;

②特种PTC功能芯带或普通PTC功能芯带;

③⑤氟塑料或阻燃聚乙烯绝缘层和加强护层;

④镀锡或镀镍铜丝,编织、屏蔽或铠装护层;

⑥功能层:100%全屏蔽层,延缓隔热层、远红外涂层。


四、优缺点对比

1)恒功率发热电缆与自限式发热电缆存在本质的区别,即恒功率产品是加热器影响被加热体系,而自限式产品则是被加热体系影响加热器。

2)恒功率发热电缆每个独立控制系统均单独设立温控器和线传感器,电热带接触被伴热处的温度随保温层的厚度变化而变化,当出现覆盖与保温层某处过厚时应设局部温控器,当温控器失灵时,易出现过热而烧毁电热带或影响被伴热介质,甚至出现恶性事故,特别不适宜对温度敏感的被伴热介质和易燃易爆的危险场合。

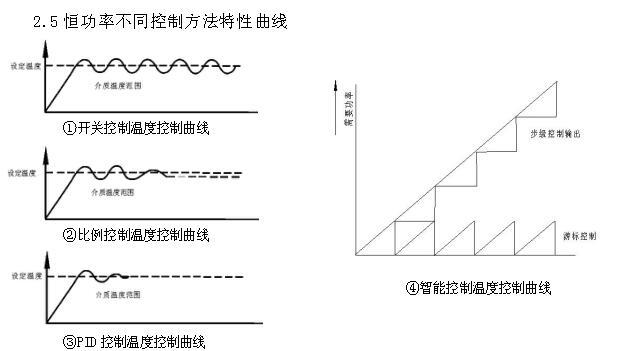

3)恒功率发热电缆控温基本措施是通过温度传感器传递温度变化信息,通过温控器进行通电、断电控温,因此存在控制精度差,且存在冷热惯性,否则应采用较复杂的智能控制装置或PID控制等。对于温控精度较高或进行计算机自动化要求较高的系统以自限式结合简单的温控系统即可达到较高精度的控制系统。

4)自限式(变功率)发热电缆在温控精度较高时,可配置温控器,由于它的PTC特性,赋予温度自调、自补偿功能,故无冷热惯性,同时仅配置一只温控器,即可进行设定上下限控制一个区域,而恒功率不可以。即恒功率每路控制至少需配置一温控器,如果局部限温则局部需增设温控器,例如用于地面供热,则器具覆盖处需增设温控传感器,防止覆盖处温度积累而损害器具。

5)用于蒸汽扫线的管线需做隔热隔离法。电伴热设计时即因以塑料绝缘的恒功率发热电缆是不能夹持在隔热层中间进行敷设的而只能采用自限式或直接采用金属护套矿物绝缘型MI电缆方可。

6)自限式(变功率)发热电缆相应被伴热体系具有自动调节输出功率的特点,因此不会因自身发热而烧毁,却能因实际需要热量自行补偿,故为新一代节能型带状恒温电加热器。

  7)自限式(变功率)发热电缆低温快速起动,高温自动限温,表面温度均匀,全部或局部皆可因其被伴热处的温度变化而自动调节,无需增设控温装置,因此适用电压波动较大、维持温度恒定的场合。

  8)自限式(变功率)发热电缆安装简便、维护简单,交直流两用,宽幅工作电压,适应面广,自动化水平高,运行及维护费用低,而恒功率控制系统复杂,同时对电压波动幅度仅限定在±10%范围内。

  9)自限式(变功率)发热电缆可以任意截短或在一定范围内接长使用,并允许多次交叉重叠而无高温热点及烧毁之虑。结合远红外转化辐射技术对人体有益无害,双屏蔽100%抗电磁波,隔热延缓提高间隙承受温度,而恒功率产品一般不允许任意剪短,严禁交叉、重叠使用。
